ТЕМА: Проблема с векторами в ArtCam

Проблема с векторами в ArtCam 5 мес. 1 нед. назад #589

  • wertyval
  • wertyval аватар
  • Не в сети
  • Новый участник
  • Сообщений: 5
  • Репутация: 0
Добрый день всем!
Прошу прощения если тема уже была где либо или может вообще вопрос не сюда, но тем не менее....
Проблема:

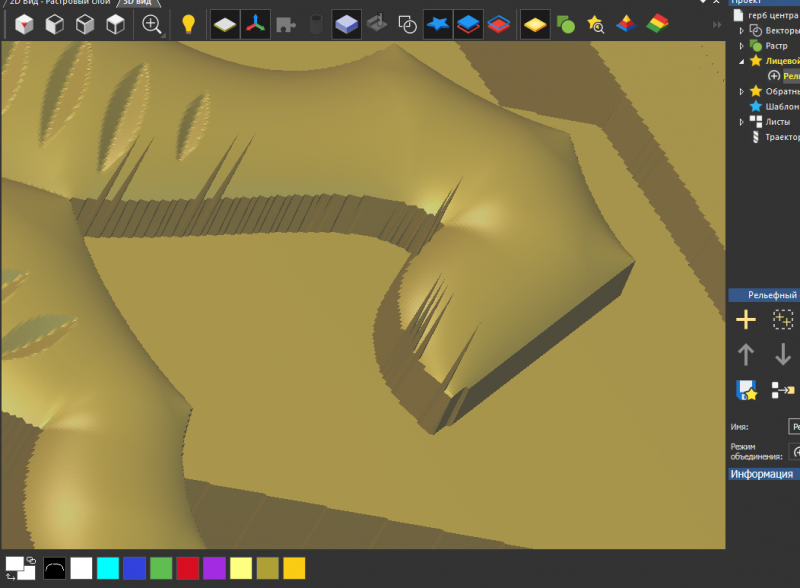

При создании 3D модели из двух соседних векторов, на их стыке образуются "зазубрины" (артефакты) как на рисунке.
Как с этим бороться?


Пробовал совмещать векторы более точно, но мало где помогает...
Из за таких зубцов модель высотой в 10 мм может достигать и 30 мм в высоту (по Z).
Спасибо.
Администратор запретил публиковать записи гостям.

Проблема с векторами в ArtCam 4 мес. 3 нед. назад #613

  • маакс
  • маакс аватар
  • Не в сети
  • Новый участник
  • Сообщений: 2
  • Спасибо получено: 1
  • Репутация: 0
Каждое построение, делайте на разных слоях.
Там в настройках каждого слоя есть кнопка "по наибольшему" или как то так. Короче поиграть этими настройками.
Администратор запретил публиковать записи гостям.
Спасибо сказали: noels

Проблема с векторами в ArtCam 4 мес. 1 нед. назад #656

  • vladimir5775
  • vladimir5775 аватар
  • Не в сети
  • Новый участник
  • Сообщений: 3
  • Репутация: 1
Делаешь векторный контур по модели. смещаешь на маленькую величину внутрь и обнуляешь.
Администратор запретил публиковать записи гостям.

Проблема с векторами в ArtCam 4 мес. 1 нед. назад #657

  • wertyval
  • wertyval аватар
  • Не в сети
  • Новый участник
  • Сообщений: 5
  • Репутация: 0
спасибо.
попробую.
конкретно в данном случае вышел из положения сглаживанием.
данные артефакты исчезли.
но думаю если бы они были более большими, тогда сглаживание не помогло бы.
Администратор запретил публиковать записи гостям.

Проблема с векторами в ArtCam 3 мес. 3 нед. назад #721

  • suus
  • suus аватар
  • Не в сети
  • Новый участник
  • 6 лет моделирую для ЧПУ
  • Сообщений: 15
  • Спасибо получено: 9
  • Репутация: 0
рисуй вектора в другой проге и заноси в арткам и проблем небудет
