kvest44 пишет: у вас тоже самое с малейшим отличием в рисунке

У меня толщина рельефа почти 30 мм, с прямыми углами поворота, где вы там видите тоже самое?
Вы поняли суть моей проблемы или нет? На симуляции (фото2) всё видно

Мде. Ясно

kvest44 пишет: Мде. Ясно

В любом случае спасибо Вам за отклик. Извините если грубо ответил
Вашу мысль я понял, просто там в несколько слоёв надо делать, и всё не так просто. Ширина между самыми высокими точками 65мм.
Можно выстроить 3д модель филёнки этой и просто по векторам обработать на разных высотах, и то после черновой.
А хотелось выполнить это каким то более быстрым образом, без применения черновой обработки. Вот

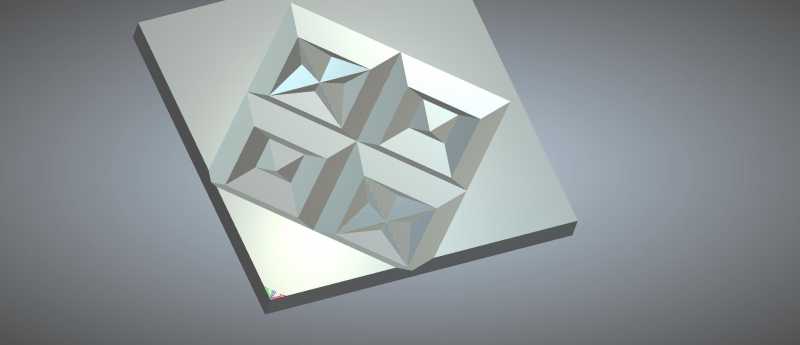

Вот - только немного в других пропорциях, так как не знаю ваши размеры

вАМ ПРИДЕТСЯ КОМБИНИРОВАТЬ ВЕКТОра и по ним запускать программы гравировки по отдельности, с проставленной галочкой только профиль,
А вообще с этой задачей влет справляется программа Vectric, в ней параметр обхода углов можно настраивать, острый угол или по кратчайшему пути (т.е. по радиусу, как по умолчанию происходит в арткаме).
Я с такой проблемой сталкивался еще года 4 назад. чтобы доработать углы в арткаме , мы тогда делали модель 3D , и эти углы обводили вектором и дорабатывали их 3D стратегией.
